    Tweak SVEN SPS-870 Доработка электро-акустики

    Перейти вниз  Сообщение [Страница 1 из 1]

    Гаррус

    Гаррус

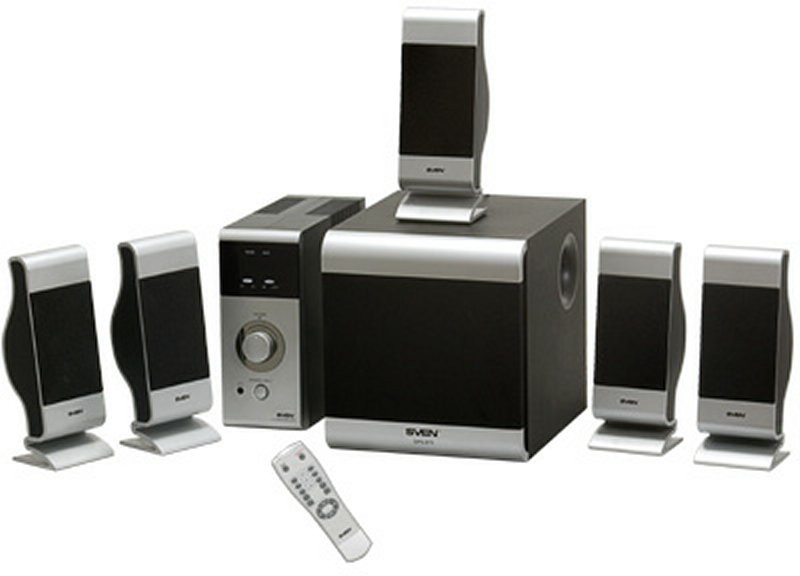

    Tweak SVEN SPS-870  Доработка электро-акустики 1306438



    Не обнаружил ни одного материала по этой АС, даже на английском.

    А пока дорабатывал, прошёл от нуля до понимания некоторых основ. Прочитал книгу И. Рогова о конструировании блоков питания для УНЧ. На форумах сплошная вода. Сайт Аудиокиллер хорош.

    Сразу же выкинул родные свеновские колонки, взял от Майкролаб двухполосные, сабвуфер остался Свен, заглушил ему фазоинвертор (и майкролабовским колонкам тоже заглушил).

    На первом этапе заменил  потёкшие конденсаторы. Было два по 4700 и один на 100 или 470 поближе к чипу.

    Воткнул один обычный ёмкостью 6700 и четыре по 1000 пф высокочастотных. И это было неправильно, из за большой дистанции до чипа высокочастотники работали, как обычные.

    Tweak SVEN SPS-870  Доработка электро-акустики IMG0244A

    На этом же этапе заменил конденсаторы развязки выходного каскада (то, что идёт непосредственно на колонки). Вместо обычных по 470, встали высокочастотные по 1000.

    Вон они, на заднем фоне жёлто-зелёные:

    Tweak SVEN SPS-870  Доработка электро-акустики IMG0246A

    Звук заметно не поменялся.

    Также, в начале пробовал замену диодов на суперФаст, но стало их жалко и выпаял обратно.


    ...

    Этап 2.

    Перенос двух 1000-х высокочастотников на обратную сторону, максимально близко к ножкам питания микросхемы. (эта доработка касалась только одной микросхемы, саб/левый/правый фронтальные каналы. В усилителе таких микросхем две)

    А вот это дало такой результат, что я понял насколько в большинстве АС дрянной звук.

    Появился звук выше 13-15 килогерц, и весь звук стал чётче, во многих песнях обнаружилось новое!

    Tweak SVEN SPS-870  Доработка электро-акустики IMG0247A

    Tweak SVEN SPS-870  Доработка электро-акустики IMG0248A

    Вместе со звуком пришёл и гул, похоже от трансформатора.


    Этап 3-4.

    Висячий монтаж дорожек земли и питания. Гул ушёл. Все высокочастотники перенёс ближе к микросхеме.

    Tweak SVEN SPS-870  Доработка электро-акустики IMG0249A

    Tweak SVEN SPS-870  Доработка электро-акустики IMG0253A

    С тыльной стороны больше двух не поместилось, ещё два с лицевой. Один у микросхемы, на линии пониженного напряжения (слева внизу). Другой у блока, питающего всякие вторичные элементы (слева вверху).

    Tweak SVEN SPS-870  Доработка электро-акустики IMG0254A

    Этапы обозначены условно, т.к. одних только перепаек было несколько десятков.

    Этап 5. Наконец понял, что такое выходные конденсаторные каскады, почему "коденсаторы на выходе портят звук" и почему их ставят много.

    В схеме Свен не было общего блока конденсаторов. Увидел даташит на микросхему, где всё было по другому.
    Свен-овцы сделали дешевле, поставили по конденсатору в сигнальную линию  каждого динамика, получили развязку.
    Можно и без развязки, но на выходе микросхемы присутствует постоянное напряжение, которое безпрепятственно утекая на землю, перегреет и микросхему и динамики.

    В оригинале плюс одного динамика замыкается на минус другого и между ними контакт с плюсом конденсатора, который играет роль кубышки. Чем больше ёмкость, тем лучше звук.
    При ёмкости 2000 пф звук отвратительный, проваливающийся на сигналах.
    Только на ёмкости ближе к 8000 стало нормально.


    Продолжение следует....
